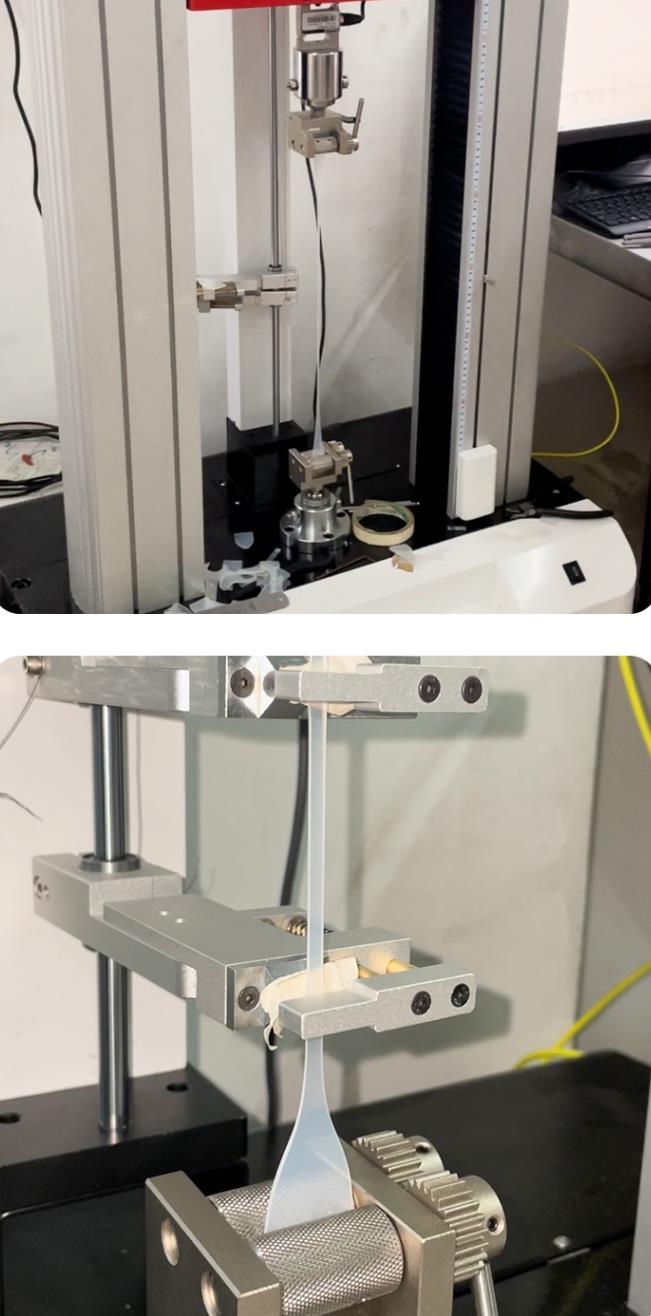

100kN刹车片剪切强度试验机 制动器衬片剪切力测试机与剪切试验系统全面解析

一、引言

在汽车制动系统中，刹车片（制动器衬片）作为核心安全部件，其质量直接关系到行车安全。剪切强度是衡量刹车片与背板粘接质量的关键指标之一，若剪切强度不足，制动过程中衬片可能从背板上脱落，导致制动失效。因此，100kN刹车片剪切强度试验机、制动器衬片剪切力测试机以及完整的剪切试验系统，成为刹车片生产企业和质检机构不可或缺的检测设备。

二、为什么需要100kN的测试力值？

刹车片在制动时需要承受极大的剪切力。根据GB/T 22309、ISO 6312、SAE J840等国内外标准，对制动器衬片的剪切强度测试通常要求试验机具备足够的加载能力。100kN（约10吨力）的额定载荷能够覆盖绝大多数商用车、乘用车刹车片的剪切测试需求，确保在测试过程中既不会因量程不足而无法完成试验，也不会因量程过大而牺牲测试精度。

具体来说：

• 乘用车刹车片：单片剪切强度通常要求≥2.5MPa，试验力一般在10kN~30kN之间；
• 商用车/重型车辆刹车片：剪切强度要求更高，试验力可能达到50kN~80kN；
• 特殊情况：大尺寸制动蹄片或高性能摩擦材料，可能需要接近100kN的试验力。

因此，选择100kN量程的试验机具有充分的余量和广泛的适用性。

三、100kN刹车片剪切强度试验机的核心构成

一套完整的100kN刹车片剪切试验系统通常包括以下几个部分：

3.1 主机框架

采用双立柱或四立柱门式结构，刚性好、稳定性高。主机框架需具备足够的刚度，以在100kN满载时变形极小，保证测试结果的准确性。

3.2 驱动系统

通常采用伺服电机驱动精密滚珠丝杠，实现平稳、无级调速的加载。加载速度可根据标准要求设定（如GB/T 22309推荐1.0mm/min~5.0mm/min）。

3.3 测力传感器

高精度轮辐式或柱式负荷传感器，量程100kN，精度等级一般为0.5级或更高。传感器需定期校准，确保力值测量的溯源性。

3.4 剪切夹具

剪切夹具是试验系统的关键部件。针对制动器衬片的形状和尺寸，夹具需能将刹车片牢固固定，并使剪切力准确施加在衬片与背板的结合面上。常见夹具有：

• 单面剪切夹具：适用于常规盘式刹车片；
• 双面剪切夹具：适用于对称结构；
• 鼓式制动蹄专用夹具：用于鼓式刹车片。

夹具的设计与加工精度直接影响测试结果的重复性和再现性。

3.5 位移测量系统

配备高精度光栅尺或编码器，测量加载过程中的位移变化，用于计算剪切变形和绘制力-位移曲线。

3.6 控制系统与软件

现代剪切试验系统配备微机控制软件，可实现：

• 试验参数预设（加载速度、目标力值、停止条件等）；
• 实时显示力-位移曲线；
• 自动计算剪切强度、最大力值等结果；
• 数据存储、报表输出、历史查询；
• 多标准测试模板切换（GB/T 22309、ISO 6312、SAE J840等）。

四、制动器衬片剪切力测试的试验方法

4.1 试样准备

按照标准要求，从成品刹车片上截取规定尺寸的试样，或直接使用完整刹车片进行测试。试样需在规定的温湿度条件下进行状态调节。

4.2 试验步骤

1. 将试样安装于剪切夹具中，确保剪切面与加载方向平行；
2. 设定加载速度（通常为1.0mm/min~5.0mm/min）；
3. 启动试验机，施加剪切力直至衬片与背板分离或达到规定变形量；
4. 记录最大剪切力值及力-位移曲线；
5. 计算剪切强度：τ = F / A，其中F为最大剪切力，A为粘接面积。

4.3 结果判定

根据相关标准或客户技术要求，判断剪切强度是否合格。如GB/T 22309规定，制动器衬片的剪切强度应不低于其制造商规定的值，且通常要求≥2.5MPa（乘用车）或更高（商用车）。

五、选购100kN剪切试验系统的关键考量

1. 标准符合性：确保设备满足GB/T 22309、ISO 6312、SAE J840等目标市场标准；
2. 夹具适配性：根据产品类型（盘式/鼓式、不同尺寸）选择或定制夹具；
3. 精度与重复性：力值精度应优于±0.5%，位移分辨率达到0.001mm；
4. 控制方式：微机控制、伺服加载，具备多种加载模式；
5. 安全防护：过载保护、限位保护、紧急停机等；
6. 售后服务：校准、培训、夹具定制、软件升级等。

六、剪切试验系统的维护与校准

为保证长期稳定的测试性能，剪切试验系统需定期进行：

• 力值校准：每年至少一次，使用标准测力仪进行溯源；
• 位移校验：使用量块或激光干涉仪校验；
• 夹具检查：检查剪切刀刃口是否磨损、变形，及时更换；
• 软件更新：跟进最新标准变化，更新测试模板。

七、

100kN刹车片剪切强度试验机、制动器衬片剪切力测试机及配套剪切试验系统，是保障刹车片粘接质量和行车安全的重要检测装备。随着新能源汽车和智能驾驶技术的发展，对制动器衬片的质量要求将愈发严格，高精度、智能化、标准化的剪切试验系统将成为行业主流。选择合适的试验机，不仅是对产品质量的负责，更是对生命安全的守护。

提示：本文所述试验方法和参数仅供参考，具体测试请严格遵循现行有效标准及设备操作规程。
